進口蝶閥的優缺點

今天我們給大家分析一下美國米勒蝶閥的優點和缺點，美國米勒蝶閥按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式。按密封形式可分為較密封型和硬密封型兩種。軟密封型一般采用橡膠環密封，硬密封型通常采用金屬環密封。

美國米勒蝶閥的優點：

1啟閉方便迅速、省力、流體阻力小，可以經常操作。

2.結構簡單，體積小，重量輕。

3.可以運送泥漿，在管道口積存液體最少。

4.低壓下，可以實現良好的密封。

5.調節性能好。

美國米勒蝶閥的缺點：

1.使用壓力和工作溫度范圍小。

2.硬密封性較差。

品牌：美國MILLER

美國MILLER進口雙向壓硬密封蝶閥概述：

美國MILLER進口雙向壓硬密封蝶閥是一種美國米勒按照API6D標準生產的采用三偏心結構，即在雙偏心蝶閥的基礎上增加了一個角度偏心。美國米勒雙向壓硬密封蝶閥用了斜置橢圓蝶板徑向動平衡密封系統，雙向壓硬密封蝶閥進出口兩側受力近似平衡，雙向壓硬密封蝶閥的開啟力矩較小，正反向密封性能可靠，可達到雙向承壓100%。雙向壓硬密封蝶閥密封面采用整體式金屬密封圈，經過高精度機械加工而成，密封截面為橢圓型，它與閥座金屬密封面組成密封副。閥門啟閉時，蝶板密封面沿360度圓周各點瞬間接觸或脫離，能快速準確實現開肩或關閉動作，

美國MILLER進口雙向壓硬密封蝶閥參數：

公稱通徑：DN40-DN2000

公稱壓力：0.6Mpa-4.0Mpa

設計溫度：-29℃-600℃

連接方式：法蘭、對夾式

適用介質：水、氣、油、化工、鹽水、燃氣，天然氣等等介質

美國MILLER進口雙向壓硬密封蝶閥部件：

零件名稱	材料
閥體	鑄鋼、不繡鋼、鉻鑰鋼、合金鋼、雙相鋼
蝶板	鑄鋼、不繡鋼、鉻結鋼、合金鋼、雙相鋼
閥座	不繡鋼、堆焊司太立等硬質合金
密封圈	不繡鋼與耐高溫石棉板組合成多層次
閥桿	20Cr13、1Cr13不繡鋼、鉻銀鋼、特殊材料
軸套	奧氏體不繡鋼、304氮化、ZG00Cr18Ni10
填料	柔性石墨、PTFE
填料壓蓋	鑄鋼、不繡鋼
支架	鑄鋼、不繡鋼

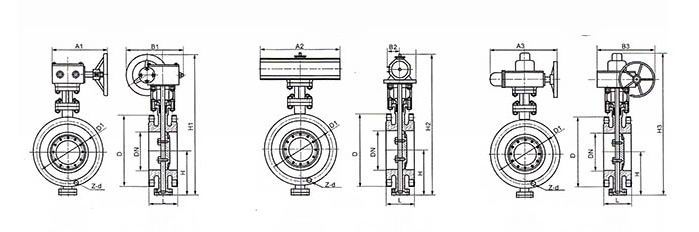

美國MILLER進口雙向壓硬密封蝶閥尺寸：

DN		結構長度L		外形尺寸(參考值)										法蘭尺寸(標準值)				手動閥門 Kg
毫米	英寸	短	長	H	手動			氣動			電動			PN0.6MPa		PN1.OMPa
毫米	英寸	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
40	1 1/2	43	43	107	330	180	200	625	245	72	530	250	255	100	4-14	110	4-18	10
50	2	43	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18	12
65	2 1/2	46	46	115	370	180	200	625	245	72	530	250	255	130	4-14	145	4-18	13
80	3	49	64	125	380	180	200	645	245	72	565	250	255	150	4-18	160	8-18	15
100	4	56	64	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18	17
125	5	64	70	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18	27
150	6	70	76	175	555	270	280	800	355	92	704	300	315	225	8-18	240	8-22	29
200	8	71	89	215	780	400	425	850	250	170	775	300	315	280	8-18	295	8-22	45
250	10	76	114	243	840	400	425	925	250	170	945	300	315	335	12-18	350	12-22	69
300	12	83	114	285	995	450	560	1035	450	220	1070	300	315	395	12-22	400	12-22	86
350	14	92	127	320	1050	450	560	1070	450	220	1140	300	315	445	12-22	460	16-22	122
400	16	102	140	350	1220	535	580	1190	450	220	1210	300	315	495	16-22	515	16-26	141
450	18	114	152	350	1280	535	580	1250	650	280	1335	575	714	550	16-22	565	20-26	191
500	20	127	152	380	1365	535	580	1290	650	280	1415	575	714	600	20-22	620	20-26	260
600	24	154	178	435	1460	570	660	1455	850	380	1605	656	810	705	20-26	725	20-30	380
700	28	165	229	480	1520	750	550	1585	850	380	1844	656	810	810	24-26	840	24-30	450
800	32	190	241	530	1710	750	550	1700	1250	380	2040	656	810	920	24-30	950	24-33	650
900	36	203	241	595	1810	750	550	1965	1250	380	2255	785	863	1020	24-30	1050	28-33	830
1000	40	216	300	650	1900	900	750	2015	1250	380	2380	785	863	1120	28-30	1160	28-36	1050
1200	48	254	360	775	1180	1000	925	2250	1250	380	2640	785	863	1340	32-33	1380	32-39	1400
1400	56	279	390	870	1450	1000	925				2886			1560	36-36	1590	36-42	1900
1600	64	318	440	1000	1730	1000	925				3156			1760	40-36	1820	40-48	2900
1800	72	356	490	1110	3020	1100	980				3421			1970	44-39	2020	44-48	4000
2000	80	406	540	1250	3270	1100	980				3685			2180	48-42	2230	48-48	5300

實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
