產品名稱：進口對夾式止回閥

品牌：美國MILLER

聯系人：黃先生

咨詢熱線：0755-29748800

在線QQ：916223289

品牌：美國MILLER

美國MILLER進口對夾式止回閥概述：

美國MILLER進口蝶式止回閥是美國米勒根據API標準生產的，對夾式連接，結構緊湊，閥瓣沿著中心定位作升降運動，由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可顯著減少水錘現象。對夾升降式止回閥具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，特別適合于安裝空間受限制的場合采用

美國MILLER進口對夾式止回閥參數：

公稱通徑：DN15-DN1200

公稱壓力：0.6MPA-42MPA

設計溫度：-196℃-600℃

連接方式：對夾、

適用介質：氣、水、油、蒸汽、燃?xì)狻⒏g性流體

美國MILLER進口對夾式止回閥部件：

主要零件材料	閥體	WCB(A105)	ZG1Cr18Ni9Ti	CF8(304)	CF3(304L)	ZG1Cr18Ni12Mo2Ti	0Cr17Ni1Mo2	00Cr17Ni14Mo2
	閥體	CF8	CF8	CF8	CF3	CF8M	CF8M	CF3M
	閥軸	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	彈簧	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	0Cr17Ni12Mo2	00Cr17Ni14Mo2

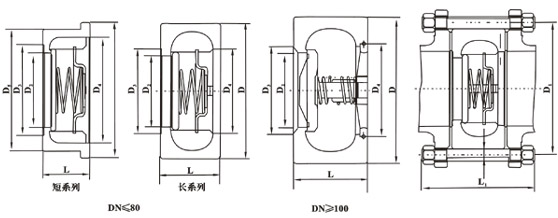

美國MILLER進口對夾式止回閥尺寸：

公稱壓力 PN MPa	公稱通徑 DN mm	尺寸					重量 (kg)	配管法蘭(供參考)
公稱壓力 PN MPa	公稱通徑 DN mm	L	D	D3	D2	D4	重量 (kg)	螺栓孔中心圓直徑D1	螺栓數量	螺栓直徑d	螺栓長度L1
PN1.0 MPa PN1.6 MPa (長系列)	15	25	52	15	44	25	0.12	65	4	M12	75
	20	31.5	62	19	52	30	0.24	75	4	M12	90
	25	35.5	72	24	60	36	0.34	85	4	M12	90
	32	38	83	31	72	43	0.53	100	4	M16	100
	40	40	93	39	74	52	0.80	110	4	M16	105
	50	44	107	48	98	62	1.2	125	4	M16	125
	65	62	124	63	117	75	2.2	145	4	M16	130
	80	65	138	78	128	90	3.1	160	8	M16	135
	100	68	164	98	/	112	5.7	180	8	M16	150
	125	86	188	123	/	132	10	210	8	M16	180
	150	100	219	148	/	158	14	240	8	M20	210
	200	110	270	198	/	208	24	295	8	M20	240
	250	160	332	248	/	208	35	350	8	M20	260
PN2.5 MPa (長系列)	15	25	52	15	44	25	0.12	65	4	M12	80
	20	31.5	62	19	52	30	0.24	75	4	M12	90
	25	35.5	72	24	60	36	0.34	85	4	M12	90
	32	40	83	31	72	43	0.53	100	4	M16	110
	40	45	93	39	74	52	0.80	110	4	M16	115
	50	56	109	48	98	62	1.2	125	4	M16	125
	65	63	129	63	117	75	2.2	145	8	M16	135
	80	71	144	78	128	90	3.1	160	8	M16	145
	100	80	168	98	/	112	7.0	190	8	M20	160
	125	110	196	123	/	132	12	220	8	M24	205
	150	125	224	148	/	158	15	250	8	M24	225
	200	160	284	198	/	208	26	310	12	M24	260
PN4.0 MPa (長系列)	15	/	52	15	44	25	0.12	65	4	M12	80
	20	/	62	19	52	30	0.24	75	4	M12	90
	25	/	72	24	60	36	0.34	85	4	M12	90
	32	/	83	31	72	43	0.53	100	4	M16	110
	40	/	93	39	74	52	0.80	110	4	M16	115
	50	/	109	48	98	62	1.2	125	4	M16	125
	65	/	129	62	117	75	2.2	145	8	M16	135
	80	/	144	76	128	90	3.1	160	8	M16	145
	100	/	168	95	/	112	9	190	8	M20	160
	125	/	196	110	/	132	14	220	8	M24	205
	150	/	224	127	/	158	18	250	8	M24	225
	200	/	291	165	/	208	28	320	12	M27	275

實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
