產品名稱:進口消聲止回閥
品牌:美國MILLER
聯系人:黃先生
咨詢熱線:0755-29748800
在線QQ:916223289
品牌:美國MILLER
美國MILLER進口消聲止回閥概述:
美國MILLER進口消聲止回閥是美國米勒根據是遵循ANSIB16.34標準生產,進口消聲止回閥是指依靠介質本身流動而自動開、閉閥瓣,用來防止介質倒流的閥門,又稱逆止閥、單向閥、消聲止回閥逆流閥、和背壓閥。止回閥屬于一種自動閥門,其主要作用是防止介質倒流、防止泵及驅動電動機反轉,以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥(依重心旋轉)與升降式止回閥(沿軸線移動)。
美國MILLER進口消聲止回閥參數:
公稱通徑:DN15-DN1000
公稱壓力:1.6Mpa-2.5Mpa
設計溫度:-29℃-80℃
連接方式:法蘭、
適用介質:氣、水、油、
美國MILLER進口消聲止回閥部件:
零件名稱 |
材料 |
閥體 |
鑄鐵、球墨鑄鐵、碳鋼 不銹鋼 |
導流體 |
鑄鐵、球墨鑄鐵、碳鋼 不銹鋼 |
閥座 |
青銅、鉻不銹鋼 |
閥瓣 |
青銅、鉻不銹鋼 |
軸 |
青銅、鉻不銹鋼 |
彈簧 |
不銹鋼 |

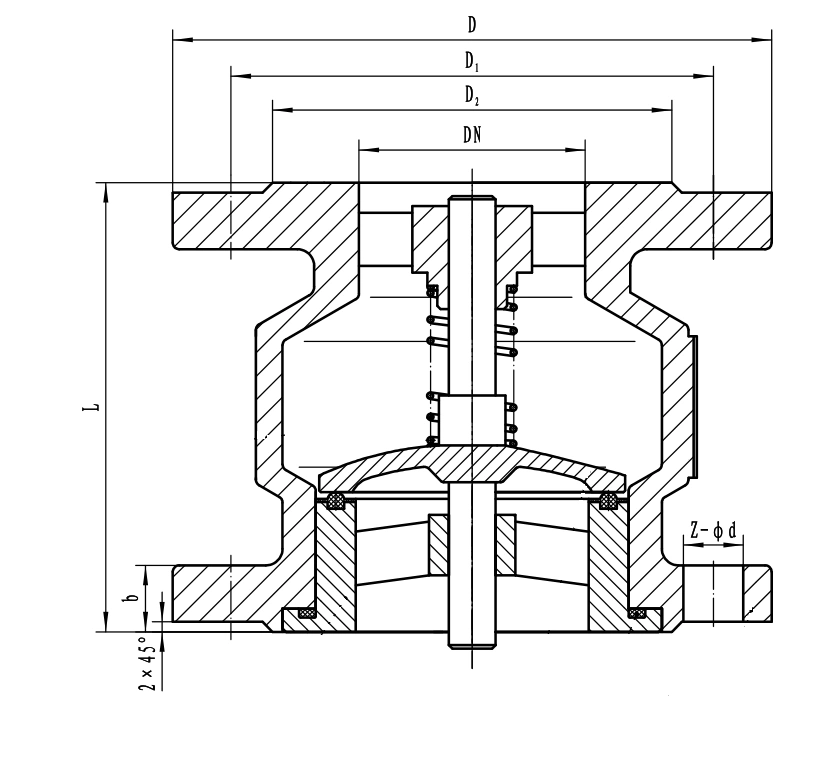

美國MILLER進口消聲止回閥尺寸:
連接尺寸 | |||||||
公稱通徑DN(mm) |
尺寸(mm) |
重量(kg) | |||||
L |
D |
D1 |
D2 |
b |
z-фd | ||
40 |
125 |
145 |
110 |
85 |
17 |
4-ф18 |
5.8 |
50 |
125 |
160 |
125 |
100 |
19 |
4-ф18 |
7.1 |
65 |
135 |
180 |
145 |
120 |
19 |
4-ф18 |
8.8 |
80 |
155 |
195 |
160 |
125 |
21 |
8-ф18 |
11.2 |
100 |
165 |
215 |
180 |
155 |
23 |
8-ф18 |
16 |
125 |
190 |
245 |
210 |
185 |
25 |
8-ф18 |
22.2 |
150 |
220 |
280 |
240 |
210 |
27 |
8-ф23 |
31.6 |
200 |
255 |
335 |
295 |
265 |
29 |
12-ф23 |
54 |
250 |
270 |
405 |
355 |
320 |
31 |
12-ф25 |
67 |
300 |
362 |
460 |
410 |
375 |
33 |
12-ф25 |
120 |
350 |
380 |
520 |
470 |
435 |
37 |
16-ф25 |
170 |
400 |
450 |
580 |
525 |
485 |
39 |
16-ф30 |
223 |
實際尺寸以代理商提供為準,更多尺寸請與代理商聯系
