當前位置：首頁 > 產品中心 > 進口電動閥門

產品名稱：進口電動硬密封蝶閥

品牌：美國MILLER

聯系人：黃先生

咨詢熱線：0755-29748800

在線QQ：916223289

美國MILLER進口電動硬密封蝶閥概述：

美國MILLER進口電動硬密封蝶閥是一種美國米勒蝶閥設計符合API609 標準生產的一款以空氣源為動力來進行控制閥門主要做截?cái)嚅y使用，亦可設計成具有調節或段閥兼調節的功能。美國米勒進口氣動高溫蝶閥其結構采用三維偏心原理設計，在硬軟多層密封兼容的新工藝加工后，使蝶閥在運行工作時，減少了其扭矩力，達到省力、節能之效果。從而確保蝶閥整體的抗腐蝕、耐高溫、抗磨損的可靠性。美國米勒進口氣動高溫蝶閥主要應用在高溫高壓工況中得到很好的應用。

美國MILLER進口電動硬密封蝶閥參數：

公稱通徑	DN50~2000mm
連接方式	法蘭
執行器選配	防爆型
控制方式	開關型（電開、電關）、調節型、智能一體化型號
公稱壓力	PN1.0, 1.6, 2.5,4.0，6.4Mpa（如需更高壓力請注明）
電源電壓	AC220V, AC380V, DC24V（如需特別電壓請注明）
介質溫度	碳鋼：-29℃~+425℃
介質溫度	不銹鋼：-40℃~+600℃
環境溫度	標準型：-20℃~+80攝氏度
防護等級	IP65,IP67,IP68
閥體材質	碳鋼、不銹鋼
密封材質	聚四氟乙烯、全金屬密封
密封材質	硬質合金
使用工況	水、蒸汽、油品、硝酸類、醋酸類

美國MILLER進口電動硬密封蝶閥部件：

零件名稱	材料
閥體	鑄鋼、不繡鋼、鉻鑰鋼、合金鋼、雙相鋼
蝶板	鑄鋼、不繡鋼、鉻結鋼、合金鋼、雙相鋼
閥座	不繡鋼、堆焊司太立等硬質合金
密封圈	不繡鋼與耐高溫石棉板組合成多層次
閥桿	20Cr13、1Cr13不繡鋼、鉻銀鋼、特殊材料
軸套	奧氏體不繡鋼、304氮化、ZG00Cr18Ni10
填料	柔性石墨、PTFE
填料壓蓋	鑄鋼、不繡鋼
支架	鑄鋼、不繡鋼

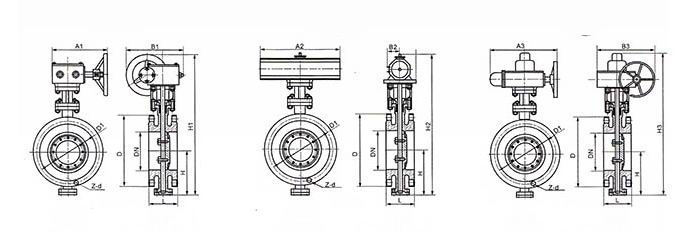

美國MILLER進口電動硬密封蝶閥尺寸：

DN		結構長度L		外形尺寸(參考值)										法蘭尺寸(標準值)				手動 閥門 Kg
毫米	英寸	短	長	H	手動			氣動			電動			PN0.6MPa		PN1.OMPa
毫米	英寸	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
40	1 1/2	43	43	107	330	180	200	625	245	72	530	250	255	100	4-14	110	4-18	10
50	2	43	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18	12
65	2 1/2	46	46	115	370	180	200	625	245	72	530	250	255	130	4-14	145	4-18	13
80	3	49	64	125	380	180	200	645	245	72	565	250	255	150	4-18	160	8-18	15
100	4	56	64	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18	17
125	5	64	70	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18	27
150	6	70	76	175	555	270	280	800	355	92	704	300	315	225	8-18	240	8-22	29
200	8	71	89	215	780	400	425	850	250	170	775	300	315	280	8-18	295	8-22	45
250	10	76	114	243	840	400	425	925	250	170	945	300	315	335	12-18	350	12-22	69
300	12	83	114	285	995	450	560	1035	450	220	1070	300	315	395	12-22	400	12-22	86
350	14	92	127	320	1050	450	560	1070	450	220	1140	300	315	445	12-22	460	16-22	122
400	16	102	140	350	1220	535	580	1190	450	220	1210	300	315	495	16-22	515	16-26	141
450	18	114	152	350	1280	535	580	1250	650	280	1335	575	714	550	16-22	565	20-26	191
500	20	127	152	380	1365	535	580	1290	650	280	1415	575	714	600	20-22	620	20-26	260
600	24	154	178	435	1460	570	660	1455	850	380	1605	656	810	705	20-26	725	20-30	380
700	28	165	229	480	1520	750	550	1585	850	380	1844	656	810	810	24-26	840	24-30	450
800	32	190	241	530	1710	750	550	1700	1250	380	2040	656	810	920	24-30	950	24-33	650
900	36	203	241	595	1810	750	550	1965	1250	380	2255	785	863	1020	24-30	1050	28-33	830
1000	40	216	300	650	1900	900	750	2015	1250	380	2380	785	863	1120	28-30	1160	28-36	1050
1200	48	254	360	775	1180	1000	925	2250	1250	380	2640	785	863	1340	32-33	1380	32-39	1400
1400	56	279	390	870	1450	1000	925				2886			1560	36-36	1590	36-42	1900
1600	64	318	440	1000	1730	1000	925				3156			1760	40-36	1820	40-48	2900
1800	72	356	490	1110	3020	1100	980				3421			1970	44-39	2020	44-48	4000
2000	80	406	540	1250	3270	1100	980				3685			2180	48-42	2230	48-48	5300

實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
