美國MILLER進口電動調節球閥參數：
殼體
殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68和防爆型供選擇。
電機
全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為F級，內置過熱保護開關，可防止過熱損壞電機。
手動結構
手輪的設計保證安全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。（注：在電機不通電的狀況下，電動執行器將保持永久手動狀態）
指示器
指示器安裝在中心軸上，可以觀察閥門位置。鏡面采用凸透鏡設計，不積水，觀察更方便。
干燥器
用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
限位開關
機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置,無需電池支持。(微動開關接點均為銀質觸點)
扭矩開關
可提供過載保護（M-005/008/010除外），在閥門卡澀，有異物時，自動斷開電機電源，更有效的保護閥門和電動執行器不受損壞。（出廠前已設定好，請用戶不要隨意更改設置）
自鎖
精密的雙蝸輪蝸桿機構可高效傳輸大扭矩，效率高，噪音低（最大50分貝），壽命長有自鎖功能，防止反轉，傳動部分穩定可靠，出廠已經加滿高效潤滑脂，使用無需再加油。
防脫螺栓
拆除外殼時，螺栓附在殼體上，不會脫落。外部螺栓均采用不銹鋼材質。
安裝
底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強?？梢源怪卑惭b，也可以水平安裝。
線路
控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。閥開關到位均有無源接點輸出（可根據客戶要求另行加工。）
智能模塊
采用集成度高，功耗很低的單片機與模擬電路混合的控制板，更采用全金屬外掛式安裝，使執行器電機熱源與控制板有效隔離，很大程度地提高了軟件及硬件的抗干擾性能及耐溫性。
閥位數字顯示
執行器在打開或關閉過程中，閥位的變化在液晶屏上以大數字方式實時顯示。
相序自動調整
智能型執行器自動檢測接入的三相電源相序，無需用戶考慮三相電源的相序問題。
美國MILLER電動執行器配置
|
外 殼 |
防水級別 IP67,NEMA 4 and 6 |
|
|
電機電源 |
標準：220V AC 單相 |
|
|
電 機 |
鼠籠式異步電機 |
|
|
限位開關 |
開/關，各1個 SPDT,250V AC 10A |
|
|
輔助限位開關 |
開/關，各1個 SPDT,250V AC 10A |
|
|
扭矩開關 |
開/關，各1個 SPDT,250V AC 10A |
M-005/008/010除外 |
|
行 程 |
90°±10° |
0°～270°可選 |
|
失速防護/ |
內置過熱保護，開115℃ ±5℃ /關 97℃ ±5℃ |
|
|
指 示 器 |
連續的位置指示刻度 |
|
|
手動操作 |
機械離合機構，配手輪操作 |
|
|
自鎖裝置 |
蝸輪，蝸桿機構提供自鎖 |
|
|
機械限位 |
2個外部調整螺栓 |
|
|
干 燥 器 |
7-10W (110/220V AC) |
|
|
接 線 孔 |
2個 PF 3/4 |
|
|
環境溫度 |
-20℃～+70℃ |
|
|
潤 滑 |
鋁基潤滑脂（EP 型） |
|
|
材 料 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
|
|
環境濕度 |
最大 90％ RH |
非凝結 |
|
抗震性能 |
X Y Z 10g，0.2～34 Hz，30分鐘 |
|
|
外 涂 層 |
干粉，環氧聚酯，具有超強防腐功能 |
|
可選規格
|
|
可選配置 |
備注 |
|
1 |
防爆執行器（ExdⅡ BT4,ExdⅡ CT6） |
|
|
2 |
防水執行器（IP68,10M,250HR） |
|
|
3 |
電位計（1K-10K） |
|
|
4 |
比例控制單元（輸入，輸出信號4-20mA DC /1-5V /1-10V） |
|
|
5 |
現場控制單元（就地控制 開/停/關選擇開關，就地/遠程切換） |
|
|
6 |
行程120°，180°，270° |
|
|
7 |
直流電機（24V DC） |
|
|
8 |
附加扭矩開關（SPDT X 2 250V AC 10A） |
|
|
9 |
電流位置傳感器（輸出4-20mA DC） |
|
|
10 |
斷電后，電動閥自動開或關控制柜 |
|
|
11 |
耐高溫執行器（-10℃～+100℃） |
|
|
12 |
耐低溫執行器（-40℃～+70℃） |
|
|
13 |
低速執行器 |

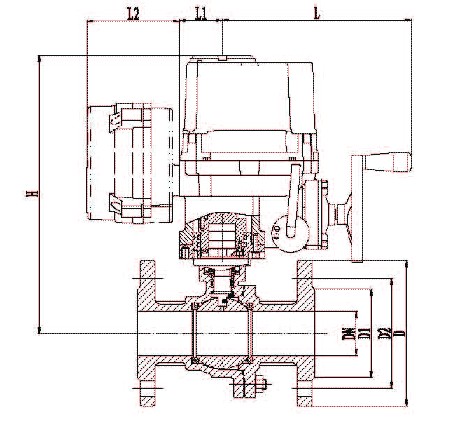

美國MILLER進口電動調節球閥尺寸：
|
公稱通徑 |
A |
ΦD1 |
N-Φd |
H1 |
H2 |
H |
L |
L2 |
L3 |
|
DN15 |
65 |
Φ85 |
4-Φ13 |
72 |
70 |
510 |
53.5 |
216 |
136.5 |
|
DN20 |
65 |
Φ85 |
4-Φ13 |
72 |
70 |
510 |
53.5 |
216 |
136.5 |
|
DN25 |
65 |
Φ85 |
4-Φ13 |
72 |
70 |
510 |
53.5 |
216 |
136.5 |
|
DN32 |
80 |
Φ100 |
4-Φ18 |
80 |
75 |
530 |
53.5 |
216 |
136.5 |
|
DN40 |
90 |
Φ110 |
4-Φ18 |
100 |
95 |
560 |
53.5 |
216 |
136.5 |
|
DN50 |
100 |
Φ125 |
4-Φ18 |
107 |
100 |
585 |
53.5 |
216 |
136.5 |
|
DN65 |
105 |
Φ145 |
4-Φ18 |
108 |
105 |
610 |
53.5 |
216 |
136.5 |
|
DN 80 |
120 |
Φ160 |
8-Φ18 |
127 |
125 |
630 |
81 |
276 |
140 |
|
DN100 |
140 |
Φ180 |
8-Φ18 |
145 |
140 |
670 |
81 |
276 |
140 |
|
DN125 |
170 |
Φ210 |
8-Φ18 |
170 |
170 |
715 |
82 |
276 |
140 |
|
DN150 |
195 |
Φ240 |
8-Φ23 |
185 |
180 |
757 |
100 |
276 |
140 |
|
DN200 |
240 |
Φ295 |
8-Φ23 |
215 |
210 |
807 |
100 |
276 |
140 |
