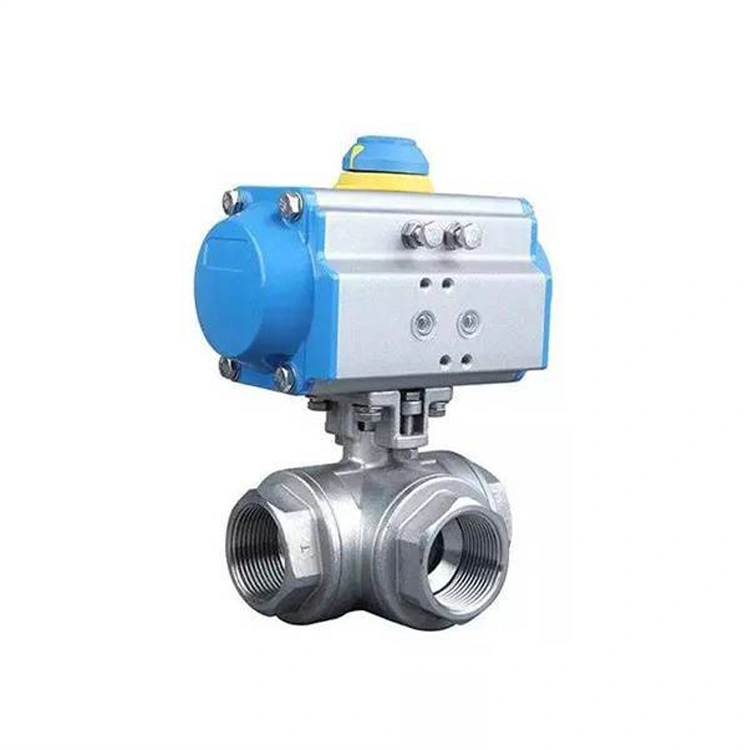

進口氣動三通內螺紋球閥概述

氣動內螺紋三通球閥產品特點

1.氣動三通內螺紋球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。氣動三通內螺紋球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。

2.兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。

3.四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流。

4.T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。進口氣動三通內螺紋球閥產品選型

閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。

執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！

進口氣動三通內螺紋球閥外形尺寸

進口氣動三通內螺紋球閥氣動執行器

氣動執行器有雙作用式和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用拔叉式結構傳動，結構合理，輸出扭矩大，有雙作用式和單作用（彈簧復位）

進口氣動三通內螺紋球閥技術參數

公稱通徑DN(mm)	10	15	20	25	32	40	50
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4 MPa
閥體形式	整體式，分體式閥體
連接形式	螺紋式，焊接式
閥芯形式	"O"型球形閥芯
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏)
基本誤差	帶定位器：小于全行程的±2%
死區	帶定位器：小于全行程的±2%
可調范圍	250：1
配置執行機構	GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4～20mA模擬量信號控制
