美國米勒進口疏水閥的排水原理
第一,迅速排出蒸汽使用設備內產生的凝結水,使蒸汽使用設備的加熱效率保持在最佳狀態,使設備內的凝結水不形成滯留,最大限度地確保設備內的蒸汽空間,這樣可經常保持最高的加熱效率。一旦蒸汽疏水閥不能充分的發揮作用,由于凝結水的滯留,不僅蒸汽使用設備的性能受到很大的影響,有時甚至使生產設備完全陷于癱瘓。
第二,迅速排出開始啟動時設備內的空氣和低溫凝結水,從而縮短預熱運轉時間。開始通汽時,蒸汽輸送管路和蒸汽使用設備內部都充滿了空氣,如不將它們排除,就無法送入蒸汽。此外,在蒸汽輸送管路和蒸汽使用設備升溫達到蒸汽溫度的過程中,所產生的初期低溫凝結水也要迅速排出,使設備在短時間內實現正常運轉,這是提高生產效率的重要條件,特別是間歇生產的場合,由于縮短了預熱時間,也就縮短了每次的作業時間,由于增加了處理次數,最終可增加產量。以前,在預熱運轉時,先開啟旁通閥來排放初期空氣和低溫凝結水,現在由于選用了恰當?shù)恼羝杷y,既可自動排出初期空氣和初期低溫凝結水,又可節省人力。
第三,降低蒸汽疏水閥自身的蒸汽消耗量。所謂蒸汽疏水閥自身的蒸汽消耗量,一般是指蒸汽泄漏而言,是蒸汽疏水閥動作需要的蒸汽量和散熱損失量之和。
美國MILLER進口杠桿浮球式疏水閥參數:
公稱通徑:DN15-DN200
公稱壓力:1.6Mpa-6.4Mpa
設計溫度:-29℃-420℃
連接方式:內螺紋,法蘭
適用介質:蒸汽
美國MILLER進口杠桿浮球式疏水閥部件:
零部件名稱 |
材質Material |
閥體、閥蓋 |
鑄鋼、不銹鋼 |
浮球、杠桿 |
304不銹鋼 |
雙平衡閥座 |
STL合金和不銹鋼組合 |
自動排空氣裝置 |
不銹鋼、熱敏元件 |
過濾網 |
不銹鋼 |

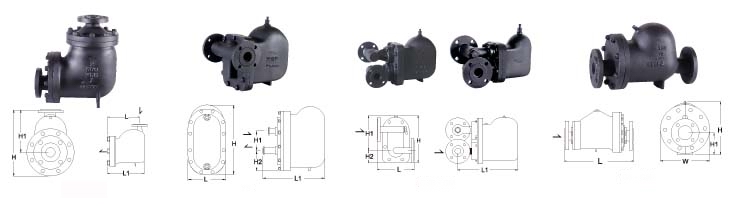

美國MILLER進口杠桿浮球式疏水閥尺寸:
口徑(DN) |
L |
L1 |
H |
H1 |
H2/W |
重量 |
使用壓力范圍(Mpa) |
公稱壓力(Mpa) |
15~25 32~50 |
200 210 |
310 |
230 |
83 |
59 |
21 |
0.1-2.0 |
2.5-4.0 |
32~50 |
200 |
380 |
310 |
105 |
90 |
46 |
0.1-2.0 |
2.5-4.0 |
40~80 |
270 |
439 |
345 |
130 |
88 |
85 |
0.1-2.0 |
2.5-4.0 |
80~200 |
350 |
608 |
482 |
174 |
120 |
146 |
0.1-2.0 |
2.5-4.0 |
25~32 40 50 |
427 437 457 |
- |
280 |
115 |
230 |
45 46 48 |
0.1-3.2 |
4.0 |
50 65~100 |
360 570 |
- |
315 315 |
113 113 |
275 275 |
52 70 |
0.1-3.2 |
4.0 |
30~65 |
345 |
426 |
438 |
300 |
280 |
80 |
0.1-5.0 |
10.0 |
65~100 |
275 275 |
445 520 |
445 440 |
190 230 |
115 115 |
|
0.1-2.0 |
2.5-4.0 |
50~65 |
225 |
440 |
- |
190 |
110 |
|
0.1-2.0 |
2.5-4.0 |
口徑(DN) |
L法蘭 |
L螺紋/焊接 |
H1 |
H2 |
W |
重量 |
使用壓力范圍(Mpa) |
公稱壓力(Mpa) |
15-25 |
- |
125 |
55 |
55 |
110 |
4 |
0.1-2.5 |
2.5 |
15-25 |
- |
170 |
74 |
74 |
148 |
- |
0.1-2.5 |
2.5 |
15-25 |
- |
- |
105 |
105 |
210 |
|
0.1-2.5 |
2.5 |
15-50 |
- |
- |
137 |
137 |
274 |
|
0.1-2.5 |
2.5 |
15-25 |
200 |
- |
55 |
55 |
110 |
5 |
0.1-2.5 |
2.5 |
15-25 |
230 |
- |
74 |
74 |
148 |
|
0.1-2.5 |
2.5 |
15-50 |
290 |
230 |
105 |
105 |
170 |
|
0.1-2.5 |
2.5 |
15-50 |
320 |
260 |
137 |
137 |
235 |
|
0.1-2.5 |
2.5 |
15-25 |
- |
200 |
85 |
85 |
235 |
|
0.1-3.2 |
4.0 |
15-50 |
- |
270 |
118 |
118 |
170 |
|
0.1-3.2 |
4.0 |
15-50 |
- |
280 |
137 |
137 |
210 |
|
0.1-3.2 |
4.0 |
15-25 |
340 |
- |
85 |
85 |
274 |
|
0.1-3.2 |
4.0 |
15-50 |
260 |
- |
118 |
118 |
274 |
|
0.1-3.2 |
4.0 |
15-50 |
330 |
- |
137 |
137 |
274 |
45 |
0.1-3.2 |
4.0 |

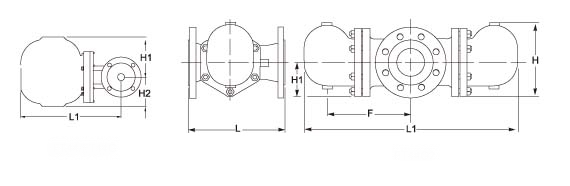

口徑(DN) |
L |
L1 |
H |
H1 |
W |
重量 |
使用壓力范圍(Mpa) |
公稱壓力(Mpa) |
25-50 |
240 |
400 |
245 |
110 |
190 |
30 |
0.1-2.5·3.2 |
4.0 |
25-50 |
240 |
400 |
245 |
110 |
190 |
30 |
0.1-2.5·4.0 |
4.0-6.4 |
50-100 |
350 |
500 |
350 |
125 |
250 |
60 |
0.1-2.5·4.0 |
4.0-6.4 |
50-125 |
500 |
600 |
450 |
175 |
350 |
90 |
0.1-2.5·4.0 |
4.0-6.4 |
65-100 |
285 |
700 |
245 |
140 |
126 |
60 |
0.1-2.5·4.0 |
4.0-6.4 |
80-150 |
400 |
850 |
350 |
125 |
250 |
120 |
0.1-2.5·4.0 |
4.0-6.4 |
100-200 |
550 |
1000 |
450 |
175 |
350 |
180 |
0.1-2.5·4.0 |
4.0-6.4 |
