產品名稱：進口氣動薄膜單座調節閥
品牌：美國MILLER
聯系人：黃先生
咨詢熱線：0755-29748800
在線QQ：916223289
美國MILLER(米勒)進口氣動薄膜單座調節閥是一種頂導向單閥座調節閥，具有結構簡單、密封性能好、流量大、使用可靠等特點。有效而足夠的頂部導向系統克服小開度時的震動，有效使用壽命更長。可選擇多彈簧氣動簿膜機構或電動執行機構等。
美國MILLER(米勒)進口氣動薄膜調節閥由氣動多彈簧薄膜執行機構和低流阻單座閥組成，新型執行機構高底低、重量輕、裝校簡便，新型閥體結構緊湊、流道通暢，具有大的流量系數。
氣動薄膜調節閥操作穩定，具有動作特性可靠，精確的流量特性，可調范圍大等優點。在廣泛應用中取得高質量的控制效果。
閥體部分：
| 閥體型式： | 直通鑄造球型閥 |
| 公稱通徑： | DN20 、25 、32 、40 、50 、65 、80 、100 、200 |
| 公稱壓力： | PN 1.6、2.5、4.0、6.4、10.0Mpa |
| ANSI 150、300、 600Lb | |
| JIS 10K、20K、30K、40K | |
| 連接方式： | 法蘭：FF、RF、RTJ、等 |
| 螺紋：（適用于 1”以下） | |
| 焊接：SW、BW | |
| 法蘭距： | 符合IEC 534 |
| 閥蓋形式： | 標準型、加長型（散熱、低溫、波紋管密封） |
| 填 料： | V型聚四氟乙烯、柔性石墨填料等 |
| 密封墊： | 金屬夾石墨密封墊、聚四氟乙烯墊 |
| 執行機構： | 氣動：多彈簧執行機構 、單彈簧執行機構 |
| 電動：3810L系列 、PSL系列 |
閥內部件：
| 閥芯型式： | 單座柱塞 |
| 流量特性： | 等百分比、線性 、快開 |
| 內件材質： | 標準材質組合及使用溫度、壓力范圍請參閱附錄 |
表1．可提供的用戶選擇
| 閥體 | 型式 | 直通 | 閥蓋 | 型式 | 標準、加長型 |
| 材質 | WCB、WC9、304、316等 | 材質 | WCB、WC9、304、316等 | ||
| 閥芯 | 特性 | 直線、等百分比、快開 | 填料 | “V”型PTFE、柔性石墨、波紋管 | |
| 材質 | 304、304+STL/PTFE、316、316+STL/PTFE | ||||
| 執行器 | 氣動:見表8 | ||||
| 電動:見表7 | |||||
| 定位器 | 電氣閥門定位器、智能型數字定位器 | ||||
| 附件 | 電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等 | ||||

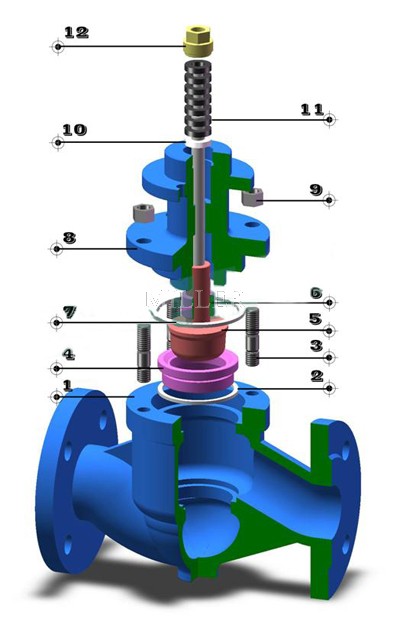

表2．本體材質為碳鋼
|  | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注：
1、以上為標準的配置結構，閥座為金屬對金屬，PTFE軟閥座是VI級密封的可選件。還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。
2、PTFE V形環閥桿填料是的標準配置也可選用柔性石墨，一個配備石墨填料的加長型閥蓋可用于溫度超過232℃（450華氏溫度）的場合。
3、標準的閥體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料。
等百分比特性閥瓣 |
直線特性閥瓣 |
快開特性閥瓣 |
表4．進口氣動薄膜單座調節閥尺寸及縮腔型內件與行程額定Cv值：

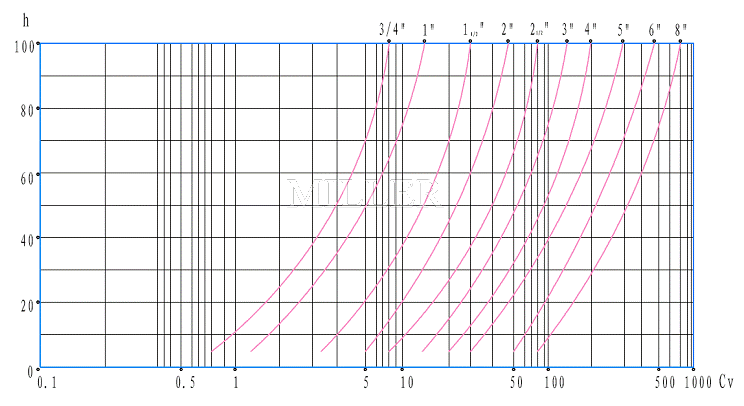

圖1.進口氣動薄膜單座調節閥 等百分比特性曲線

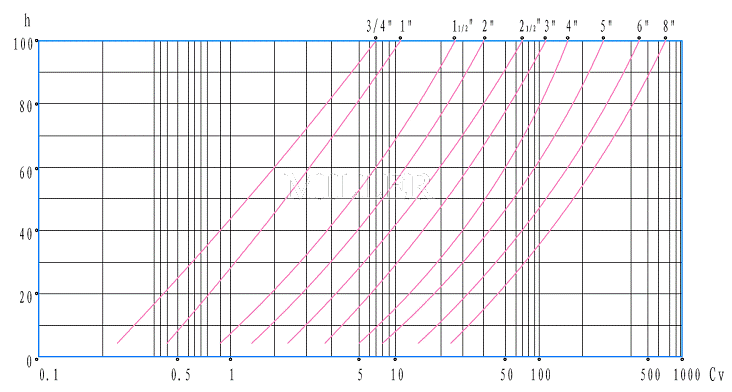

圖2.進口氣動薄膜單座調節閥 直線特性曲線
表5.多彈簧薄膜式執行機構 單位：Mpa
| 氣行機構規格 | 氣源壓力Kpa | 彈簧范圍Kpa | 閥芯尺寸 Inch(mm) | ||||||||||
| 3/4 20 | 1 25 | 1 1/4 32 | 1 1/2 40 | 2 50 | 2 1/2 65 | 3 80 | 4 100 | 5 125 | 6 150 | 8 200 | |||
| ZHB22 | 140 | 20～100 | 1.17 | 0.75 | - | - | - | - | - | - | - | - | - |
| 240 | 40～200 | 2.73 | 1.75 | - | - | - | - | - | - | - | - | - | |
| 300 | 80～240 | 5.85 | 3.75 | - | - | - | - | - | - | - | - | - | |
| ZHB23 | 140 | 20～100 | 1.64 | 1.05 | 0.63 | 0.4 | 0.26 | - | - | - | - | - | - |
| 240 | 40～200 | 3.82 | 2.45 | 1.49 | 0.96 | 0.61 | - | - | - | - | - | - | |
| 300 | 80～240 | 8.19 | 5.24 | 3.19 | 2.05 | 1.31 | - | - | - | - | - | - | |
| ZHB34 | 140 | 20～100 | - | - | 1.02 | 0.66 | 0.42 | 0.24 | 0.16 | 0.10 | - | - | - |
| 240 | 40～200 | - | - | 2.38 | 1.53 | 0.98 | 0.58 | 0.38 | 0.24 | - | - | - | |
| 300 | 80～240 | - | - | 5.12 | 3.28 | 2.10 | 1.24 | 0.82 | 0.52 | - | - | - | |
| ZHB45 | 140 | 20～100 | - | - | - | - | - | 0.40 | 0.26 | 0.17 | 0.11 | 0.07 | 0.02 |
| 240 | 40～200 | - | - | - | - | - | 0.93 | 0.61 | 0.39 | 0.25 | 0.17 | 0.07 | |
| 300 | 80～240 | - | - | - | - | - | 1.98 | 1.32 | 0.84 | 0.54 | 0.37 | 0.16 | |
※以上推薦使用壓差等只是相對而言，針對各種壓差會有多種配置組合，對于復雜的控制系統請您與我們技術部門聯系，我們有多年的過程控制產品生產的經驗，為您提供更合理的執行機構配置。

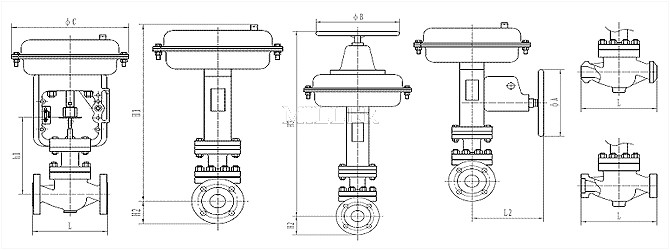

表6-配置ZH系列氣動執行機構控制閥外形尺寸 單位: mm
| 閥門尺寸 | L | H1 | H2 | h1 | H3 | C | B | A | L2 | 執行機構 | ||||||
| inch | mm | ANSI150 PN16、25 | ANSI300 PN40 | ANSI600PN64、100 | ||||||||||||
| 3/4 | 20 | 184 | 7.25 | 184 | 7.25 | 206 | 8.12 | 425 | 53 | 213 | 704 | 288 | 200 | 200 | 289 | ZHB-22 |
| 1 | 25 | 184 | 7.25 | 184 | 7.25 | 210 | 8.25 | 435 | 58 | 218 | 710 | 288 | 200 | 200 | 289 | ZHB-22 |
| 1 1/4 | 32 | 200 | 7.87 | 200 | 7.87 | 251 | 9.88 | 448 | 70 | 231 | 722 | 288 | 200 | 200 | 289 | ZHB-22 |
| 1 1/2 | 40 | 222 | 8.75 | 222 | 8.75 | 251 | 9.88 | 448 | 75 | 231 | 722 | 288 | 200 | 200 | 289 | ZHB-23 |
| 2 | 50 | 254 | 10 | 254 | 10 | 286 | 11.25 | 487 | 83 | 255 | 740 | 288 | 200 | 200 | 289 | ZHB-23 |
| 2 1/2 | 65 | 276 | 10.88 | 276 | 10.88 | 311 | 12.25 | 628 | 93 | 311 | 884 | 360 | 355 | 355 | 347 | ZHB-34 |
| 3 | 80 | 298 | 11.75 | 317 | 12.50 | 337 | 13.25 | 645 | 98 | 328 | 902 | 360 | 355 | 355 | 347 | ZHB-34 |
| 4 | 100 | 352 | 13.88 | 368 | 14.50 | 394 | 15.50 | 656 | 115 | 328 | 913 | 360 | 355 | 355 | 347 | ZHB-34 |
| 5 | 125 | 420 | 16.53 | 400 | 15.75 | 500 | 19.69 | 806 | 125 | 389 | 1274 | 470 | 570 | 570 | 476 | ZHB-45 |
| 6 | 150 | 451 | 17.75 | 473 | 18.62 | 508 | 20.00 | 857 | 143 | 440 | 1325 | 470 | 570 | 570 | 476 | ZHB-45 |
| 8 | 200 | 600 | 21.38 | 568 | 22.38 | 610 | 24 | 926 | 180 | 514 | 1394 | 470 | 570 | 570 | 476 | ZHB-45 |
