      進口氣動籠式單座調節閥

      產品名稱:進口氣動籠式單座調節閥

      品牌:美國MILLER

      聯系人:黃先生

      咨詢熱線:0755-29748800

      在線QQ:916223289

      進口氣動籠式單座調節閥概述:

      美國MILLER(米勒)進口氣動籠式單座調節閥是一種頂導部向單閥座調節閥,除具有單座柱塞型調節閥閥的各種優點外,獨特的對稱多孔籠式閥瓣更加有效的控制噪音及氣蝕,不但適合更多要求苛刻的工況,更可量身定做各種流量系數滿足客戶更家細致的工藝要求,可選擇多彈簧氣動簿膜機構或電動執行機構等。

      進口氣動籠式單座調節閥 技術參數及性能:

      閥體部分:

      閥體型式:直通鑄造球型閥
      公稱通徑:DN20 、25 、32 、40 、50 、65 、80 、100 、200
      公稱壓力:PN 1.6、2.5、4.0、6.4、10.0Mpa
      ANSI 150、300、 600Lb
      JIS 10K、20K、30K、40K
      連接方式:法蘭:FF、RF、RTJ、等
      螺紋:(適用于 1”以下)
      焊接:SW、BW
      法蘭距:符合IEC 534
      閥蓋形式:標準型、加長型(散熱、低溫、波紋管密封)
      填  料:V型聚四氟乙烯、柔性石墨填料等
      密封墊:金屬夾石墨密封墊、聚四氟乙烯墊
      執行機構:氣動:多彈簧執行機構 、單彈簧執行機構
      電動:3810L系列 、PSL系列

      閥內部件:

      閥芯型式:單座籠式
      流量特性:等百分比、線性 、快開
      內件材質:標準材質組合及使用溫度、壓力范圍請參閱附錄

      表1.可提供的用戶選擇

      閥體型式直通閥蓋型式標準、加長型
      材質WCB、WC9、304、316等材質WCB、WC9、304、316等
      閥芯特性直線、等百分比、快開填料“V”型PTFE、柔性石墨、波紋管
      材質304、304+STL/PTFE、316、316+STL/PTFE
      執行器氣動:見表8
      電動:見表7
      定位器電氣閥門定位器、智能型數字定位器
      附件電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等

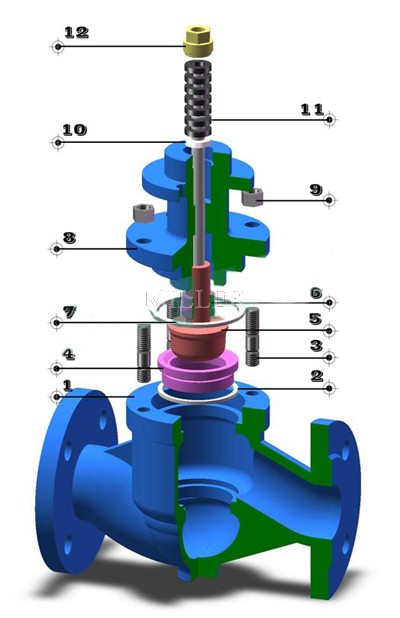

      進口氣動籠式單座調節閥 材料及內部結構

      表2.本體材質為碳鋼

      1閥體WCBLCBWC9
      2墊片316+石墨/PTEF
      3螺栓3540MnB25Cr2Mo1VA
      4閥座304304304
      5閥芯(桿)304304304
      6墊片316+石墨/PTEF
      7導向套304304304
      8閥蓋WCBLCBWC9
      9螺母253525Cr2Mo1VA
      10填料墊304304304
      11填料PTFE/柔性石墨
      12壓套螺母304304304

      表3.本體材質為不銹鋼

      1閥體CF8CF8MCF3M
      2墊片316+石墨/PTEF
      3螺栓304316316L
      4閥座304316316L
      5閥芯(桿)304316316L
      6墊片316+石墨/PTEF
      7導向套304316316L
      8閥蓋CF8CF8MCF3M
      9螺母304316316L
      10填料墊304316316L
      11填料PTFE/柔性石墨
      12壓套螺母304316316L

      注:

      1、以上為標準的配置結構,閥座為金屬對金屬,PTFE軟閥座是VI級密封的可選件。還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度,我們有更加合理的螺栓螺母選擇。

      2、PTFE V形環閥桿填料是的標準配置也可選用柔性石墨,一個配備石墨填料的加長型閥蓋可用于溫度超過232℃(450華氏溫度)的場合。

      3、標準的閥體材料是碳鋼和不銹鋼,還可以提供多種用于高腐蝕性應用場合的合金材料。

      進口氣動籠式單座調節閥 可提供的控制閥流量特性


      等百分比特性閥瓣


      直線特性閥瓣


      快開特性閥瓣

      表4.進口動籠式單座調節閥尺寸及縮腔型內件與行程額定Cv值:

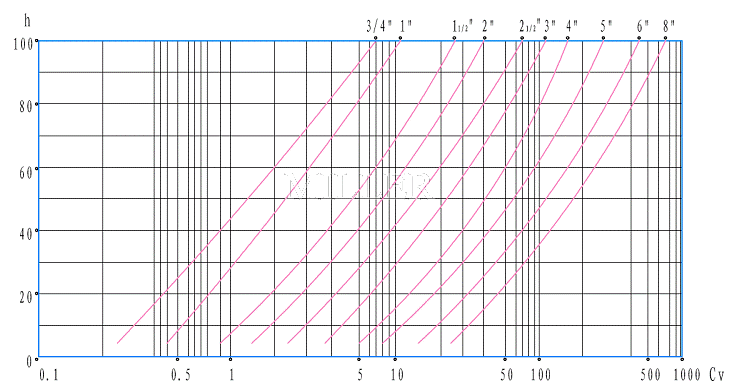

      圖1.進口氣動籠式單座調節閥 等百分比特性曲線

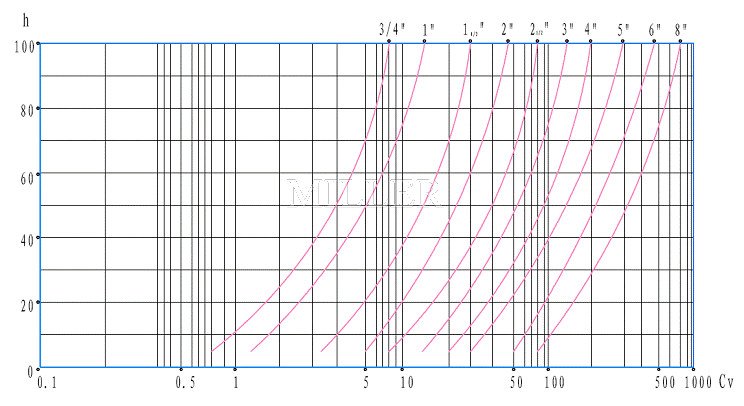

      圖2.進口系列氣動籠式單座調節閥 直線特性曲線


      進口氣動籠式單座調節閥 最大允許壓差:

      表5.多彈簧薄膜式執行機構 單位:Mpa

      氣行機構規格氣源壓力Kpa彈簧范圍Kpa閥芯尺寸 Inch(mm)
      3/4201251 1/4321 1/2402502 1/2653804400512561508200
      ZHB2214020~1001.170.75---------
      24040~2002.731.75---------
      30080~2405.853.75---------
      ZHB2314020~1001.641.050.630.40.26------
      24040~2003.822.451.490.960.61------
      30080~2408.195.243.192.051.31------
      ZHB3414020~100--1.020.660.420.240.160.10---
      24040~200--2.381.530.980.580.380.24---
      30080~240--5.123.282.101.240.820.52---
      ZHB4514020~100-----0.400.260.170.110.070.02
      24040~200-----0.930.610.390.250.170.07
      30080~240-----1.981.320.840.540.370.16

      ※以上推薦使用壓差等只是相對而言,針對各種壓差會有多種配置組合,對于復雜的控制系統請您與我們技術部門聯系,我們有多年的過程控制產品生產的經驗,為您提供更合理的執行機構配置。

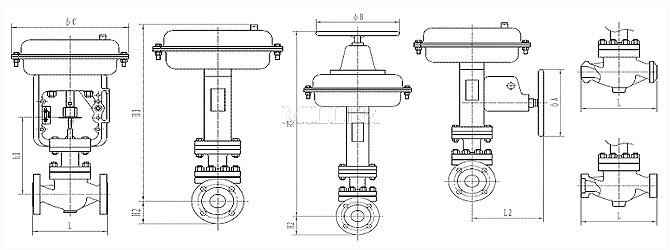

      表6-配置氣動執行機構控制閥外形尺寸 單位: mm


      閥門尺寸LH1H2h1H3CBAL2執行機構
      inchmmANSI150 PN16、25ANSI300 PN40ANSI600PN64、100
      3/4201847.251847.252068.1242553213704288200200289ZHB-22
      1251847.251847.252108.2543558218710288200200289ZHB-22
      1 1/4322007.872007.872519.8844870231722288200200289ZHB-22
      1 1/2402228.752228.752519.8844875231722288200200289ZHB-23
      250254102541028611.2548783255740288200200289ZHB-23
      2 1/26527610.8827610.8831112.2562893311884360355355347ZHB-34
      38029811.7531712.5033713.2564598328902360355355347ZHB-34
      410035213.8836814.5039415.50656115328913360355355347ZHB-34
      512542016.5340015.7550019.698061253891274470570570476ZHB-45
      615045117.7547318.6250820.008571434401325470570570476ZHB-45
      820060021.3856822.38610249261805141394470570570476ZHB-45
